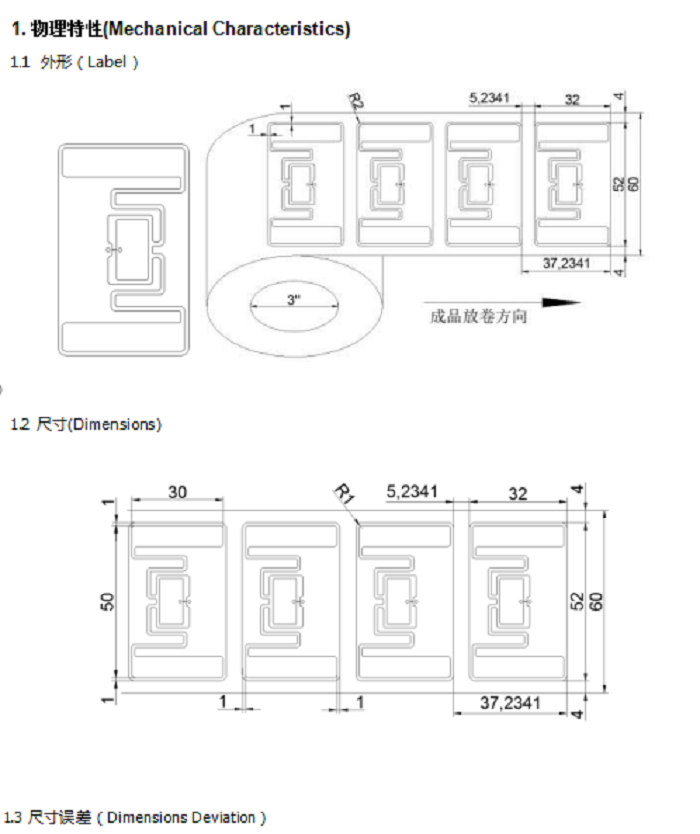

Ⅰ物理特性——ucode8超高頻不干膠標簽
| 編號 | 項目Item | 特性參數 mm Parametersmm |
| 1 | 應答器長度Inlay Length | 30±0.20 |
| 2 | 應答器寬度Inlay Width | 50±0.20 |
| 3 | 應答器右邊到標簽右邊距離 Inlay right to label right |
1±1.0 |
| 4 | 應答器左邊到標簽左邊距離 Inlay left to label left |
1±1.0 |
| 5 | 標簽長度 Label Length | 32±0.20 |
| 6 | 標簽寬度 Label Width | 52±0.20 |
| 7 | 標簽圓角半徑 Label Corner Radius | R=2±0.50 |
| 8 | 標簽上邊到離型紙上邊距離 Label Edge to Liner Edge (Top) |
4±1.0 |
| 9 | 標簽下邊到離型紙下邊距離 Label Edge to Liner Edge (Bottom) |
4±1.0 |
| 10 | 標簽節距 Label Pitch | 37.2341±0.5 |
| 11 | 相鄰標簽鄰邊間距 Label Gap | 5.2341±0.5 |
| 12 | 離型紙寬度 Liner Width | 60±1.00 |
| 13 | 紙芯管內徑Core ID | 3inch(76.20±0.50) |
| 14 | 成品外徑Roll OD | ≦188 |
| 15 | 應答器上邊到標簽上邊距離 Inlay Top to Label Top |
1±1.0 |
| 16 | 應答器下邊到標簽下邊距離 Inlay Edge to Label Edge (Bottom) |
1±1.0 |
| 17 | 天線長度Antenna Length | 30±0.20 |
| 18 | 天線寬度Antenna Width | 50±0.20 |
1.4結構(Structure)
Ⅱ 電氣特性——ucode8超高頻不干膠標簽
名稱：超高頻ucode8 52mm*32mm ZJ5232不干膠標簽
可選芯片：NXP/UCODE 8
基材材料：PET（50μm）
天線制程方式：鋁蝕刻 AI（9μm）
天線尺寸：50*30mm
標簽尺寸：52*32mm
通訊協議：IS018000-6C/EPC Class1 Gen2
適用載波頻率：860-960MHz
存儲容量：EPC 128Bits 可讀可寫；TID 48Bits 刻度不可寫；Unique TID 48 Bits；密碼區Kill/Access-64Bits 可讀可寫；用戶區 None
工作模式：無源
讀寫次數：10萬次數
數據保存：10年
芯片防靜電性能：2000V（人體模型）

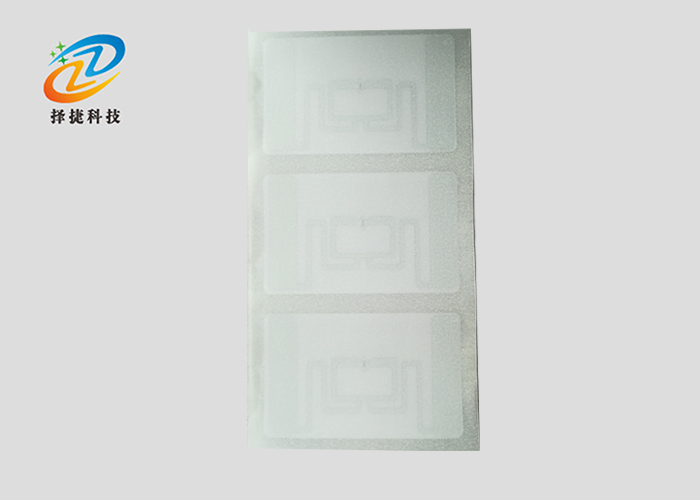

Ⅲ 產品展示——ucode8超高頻不干膠標簽
Ⅳ 環境要求——ucode8超高頻不干膠標簽
貼標溫/濕度(Temperature/Humidity for Label Attach): [10℃ to 40℃] 20% to 80%RH
貼標后溫度/濕度(Temperature/Humidity after Label Attached to the Products):
[-20℃ to +50℃] 20% to 80%RH
(因被貼材質不同而有差異Environmental requirements of adhesive may vary on different materials).
成品保質期(Shelf Life): 在溫度23±5℃相對濕度50±10%的情況下，使用防靜電袋密封包裝，可儲存一年。
From the date of manufacture, 1 year at 23±5℃ / 50%±10%RH), sealed in the vacuum bag and avoid direct sunlight exposure.
聲明：以上環境要求的建議基于我司新知識和現有經驗基礎上，本公司保留產品最終解釋權。
Disclaimer: Our recommendations are based on our latest knowledge and experience, we reserve all rights for final explanation.
Ⅴ 作業使用警示——ucode8超高頻不干膠標簽
4.1搬運及使用時防水、禁止劇烈撞擊、禁止擠壓或彎折芯片部分。Keep away from water and collision. DO NOT BEND.
4.2特殊要求 Special requirement：無
Ⅵ 包裝——ucode8超高頻不干膠標簽
| 1 | 出貨方式 Shipping format |
1. 卷狀Roll 2. 抽真空包裝 vacuumed packing in ESD bag |
| 2 | 收卷數量 Quantity |
2500±2Pcs/ 卷 2500±2Pcs/roll |
|
3
|
包裝方式 Packaging method |
8 卷/箱(以實際出貨為準); 8 rolls/ctn(Actual Qty as per Shipping Mark) |
| 4 | 包裝圖片 Packaging pictures |
 |
| 5 | 特 殊 要 求 Special requirement |
箱子全封不留縫隙。 |
