Ⅰ 產品簡介
名稱：超高頻分體式讀寫器16通道ZJF603-16A
超高頻分體式讀寫器16通道ZJF603-16A是一款高性能的 UHF超高頻電子標簽讀寫器， 自主知識產權設計，結合專有的高效信號處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，可廣泛應用于物流、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。
Ⅱ 產品特點
● 自主知識產權設計；
● 工作頻率840～960MHz（可以按不同國家或地區要求調整）；
● 支持符合EPC CLASS1 G2、ISO18000-6C標準的電子標簽；
● 以廣譜跳頻（FHSS）或定頻發射方式工作，支持RSSI功能，峰值標簽巡查速度大于100次/秒；
● 輸出功率達至17dBm（可調）；
● 支持4個外接SMA天線接口；
● 支持應答工作模式和實時巡查工作模式；
● 標簽緩存容量：20張@最長96bitsEPC；
● 支持EPC和TID兩種防沖突模式；
● 低功耗設計，單＋8-25V電源供電；
● 支持RS232、網口、USB、觸發等通訊接口，可選配4G、WiFi、藍牙等；
● 提供動態連接庫（DLL）及演示軟件源代碼，支持C++、C#、Java、Delphi、VB、Linux、ARM、Python、NodeJS、
Modbus等開發語言；
● 精致小巧設計，滿足多種應用場合需求。在不同國家或地區標準和不同的環境下，本讀卡器的參數和功能可能存在
差別，恕不作另行通知。
● 工作頻率840～960MHz（可以按不同國家或地區要求調整）；
● 支持符合EPC CLASS1 G2、ISO18000-6C標準的電子標簽；
● 以廣譜跳頻（FHSS）或定頻發射方式工作，支持RSSI功能，峰值標簽巡查速度大于100次/秒；
● 輸出功率達至17dBm（可調）；
● 支持4個外接SMA天線接口；
● 支持應答工作模式和實時巡查工作模式；
● 標簽緩存容量：20張@最長96bitsEPC；
● 支持EPC和TID兩種防沖突模式；
● 低功耗設計，單＋8-25V電源供電；
● 支持RS232、網口、USB、觸發等通訊接口，可選配4G、WiFi、藍牙等；
● 提供動態連接庫（DLL）及演示軟件源代碼，支持C++、C#、Java、Delphi、VB、Linux、ARM、Python、NodeJS、
Modbus等開發語言；
● 精致小巧設計，滿足多種應用場合需求。在不同國家或地區標準和不同的環境下，本讀卡器的參數和功能可能存在
差別，恕不作另行通知。
Ⅲ 主要技術參數
● 電特性
| 極限參數 | |||
| 項目 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 12 | V |
| 工作溫度 | TOPR | -20～+55 | ℃ |
| 貯藏溫度 | TSTR | -30～+70 | ℃ |
| 規格（除特別說明，所示規格取自TA＝25℃及VCC＝+12V工作條件下） | |||
| 項目ITEM | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 8～25（12典型） | V |
| 工作電流 | IC | 0.5～1.2（0.5典型） | A |
| 工作頻率 | FREQ | 840～960 （860~868典型） （902~928典型） |
MHz |
| 尺寸 | L × W × H | 200 × 152 × 34 | mm |
● 電源接口DC JACK
| 序號 | 符號 | 描述 |
| Central | PWR | 正12V電源 |
| Outer | GND | 地 |
● 串行通訊接口RS232 （DB5 Female）
| 序號 | 符號 | 描述 |
| 1 | VCC | 電源 |
| 2 | GND | 地 |
| 3 | TXD | 串行通訊數據輸出 |
| 4 | RXD | 串行通訊數據輸入 |
| 5 | GND | 地 |
● SMA天線接口 ANT1~ANT16
● 可選天線

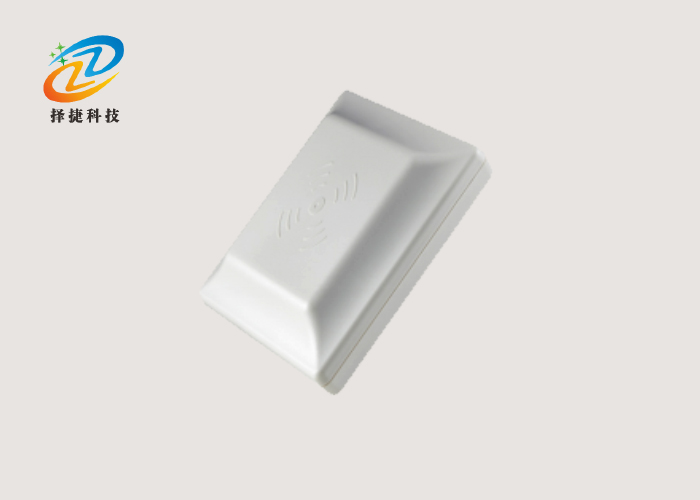

1、UHF圓極化5Db天線(860mhz-960mhz）

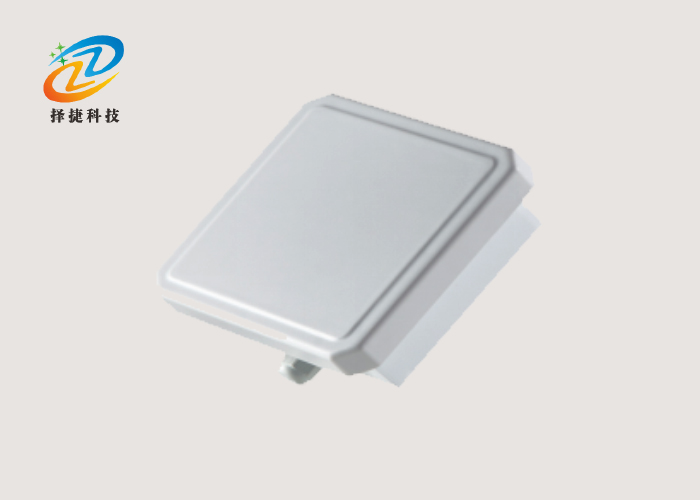

2、UHF圓極化6Db天線(PCB板/860mhz-960mhz）
3、UHF線極化9Db天線(902mhz-960mhz/圓極化可選）
4、UHF線極化12Db天線(902mhz-960mhz/圓極化可選）
Ⅳ 產品實拍
實拍展示
