Ⅰ 產品簡介
名稱：遠距離超高頻一體機ZJ603-12DBI
ZJ603-12DBI是一款卓越非凡的UHF頻段電子標簽讀寫器，全面支持ISO18000-6C（EPC C1G2）協議，并且基于強大的M100平臺精心開發而成。它融入了專門研制的獨特高效電子標簽碰撞處理算法，不但確保了高速識讀的能力，更實現了對電子標簽的迅捷讀寫操作。這款讀寫器可廣泛應用于多種無線射頻識別（RFID）系統，其應用領域涵蓋了物流管理、個人身份識別、智能停車場、門禁系統、防偽認證以及生產過程控制等，憑借其出類拔萃的性能，為各類不同的應用場景提供了穩定且可靠的解決方案。
Ⅱ 產品特點
1. 基于M100讀寫芯片設計；
2. 充分支持符合UHF EPC Gen2(ISO18000-6C)協議電子標簽；
3. 工作頻率FCC 902～928MHz、CE 865～868MHz(可以用軟件按不同國家或地區要求調整)；
4. 以廣譜跳頻(FHSS)或定頻發射方式工作；
5. 輸出功率: 最 大26dBm（可調）；
6. 內置12dBi 線極化天線，讀卡距離范圍 0m~25m*；
7. 支持主動模式，命令模式，觸發模式，密碼工作模式；
8. DC12V供電，最 大支持24V供電；
9. 通信接口支持RS232, RS485, 韋根, 觸發(可定制繼電器, USB, RJ45, WIFI, POE,4G)；
10.一路繼電器（定制）可以控制喇叭，電機，燈等大功率設備；
11.支持ModBus協議(僅限于RS232、RS485、RJ45接口)；
* 有效距離與協議格式、外接天線、電子標簽及工作環境有關。
Ⅲ 技術參數
| 基本參數 | |
| 型號 | ZJ603-12DBI |
| 類型 | UHF超遠距離超高頻M100高性能一體機 |
| 物理參數 | |
| 外形尺寸 | 450*450*70mm |
| 重量 | 4.5kg |
| 包裝重量 | 5.0kg |
| 包裝尺寸 | 68*48*11cm |
| 外殼材料 | PVC |
| 重量 | 4.5kg |
| 設備顏色 | 灰白 |
| 環境參數 | |
| 工作溫度 | -20~+60℃ |
| 儲存溫度 | -40~+85℃ |
| 工作濕度 | 5%～95% RH, Non-condensing |
| 防水等級 | IP65 |
| 性能參數 | |
| 工作頻率 | 902~928MHz,860~868MHz(軟件可調) |
| 天線規格 | 12dBi線極化天線 |
| 輸出功率 | 0 - 26dBm |
| 讀卡距離 | * 0-25m *有效距離與協議格式、外接天線、電子標簽及工作環境有關 |
| 寫卡距離 | * 0-12m *有效距離與協議格式、外接天線、電子標簽及工作環境有關 |
| 讀卡速度 | 400次/1秒 |
| 讀寫卡類型 | ISO18000-6C（EPC Gen2）/ (可定制為國標*) |
| 讀卡提示 | 蜂鳴器 |
| 工作電壓 | DC +9 - 24V, 5W |
| 工作模式 | 主動模式, 命令模式, 觸發模式, 密碼模式 |
| 通信接口 | RS232, RS485, WG26, WG34, 觸發, 繼電器(定制), RJ45網口(定制), WIFI(定制), POE(定制),USB(定制) ,4G(定制) |
| 網絡 | RJ45 支持 TCP 客戶端/服務器端, Modbus, DNS, DHCP. WIFI 支持TCP 客戶端. 4G 支持TCP 客戶端. HTTP 協議(定制), MQTT(定制), LLRP(定制) |
| SDK開發包 | |
| SDK開發包 | 支持 X86 & X64, C++, C#, VB, Delphi, Linux, ARM, Python, NodeJS, QT, JAVA, Android等語言. |
| 接口 | |
| 顏色 | 描述 |
| 紅 | 電源正極 (DC 9V – 24V) |
| 黑 | GND地線 |
| 白 |
RS232 TXD
|
| 紫 | RS232 RXD |
| 棕 | GND地 |
| 黃 | 韋根 DATA0 |
| 綠 | 韋根 DATA1 |
| 灰 | GND地線 |
| 品紅 | RS485 A+ |
| 橙 | RS485 B- |
| 淡綠 | 觸發輸入+（TTL level） |
| 藍 | 觸發輸入-（TTL level） |
● 電特性
| 極限參數 | |||
| 項目 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 16 | v |
| 工作溫度 | TOPR | -10~+60 | ℃ |
| 貯藏溫度 | TSTR | -25~+80 | ℃ |
| 規格（除特別說明，所示規格取自TA=25℃及VCC=+5V工作條件下） | |||
| 項目 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 4.5~5.5（5典型） | V |
| 工作電流 | IC | 90~150（90典型） | mA |
| 工作頻率 | FREQ | 902~928 | MHz |
| 有效距離 | DIS | 0~180(120典型） | mm |
| 型號 | 接口 |
| ZJ603-12DBI | 標準版（RS232，RS485，韋根，觸發） |
| ZJ603-12DBIT | 標準版及RJ45 |
| ZJ603-12DBIW | 標準版及WIFI |
| ZJ603-12DBITW | 標準版及RJ45、WIFI |
| ZJ603-12DBITP | 標準版及RJ45、POE |
| ZJ603-12DBITPW | 標準版及RJ45、POE、WIFI |
| ZJ603-12DBIR | 標準版及繼電器 |
| ZJ603-12DBIU | 標準版及USB（HID&虛擬鍵盤） |
| ZJ603-12DBIG | 標準版及4G |
| -T:RJ45 -W:WIFI -P:POE -R:Relay -U:USB -G:4G | |

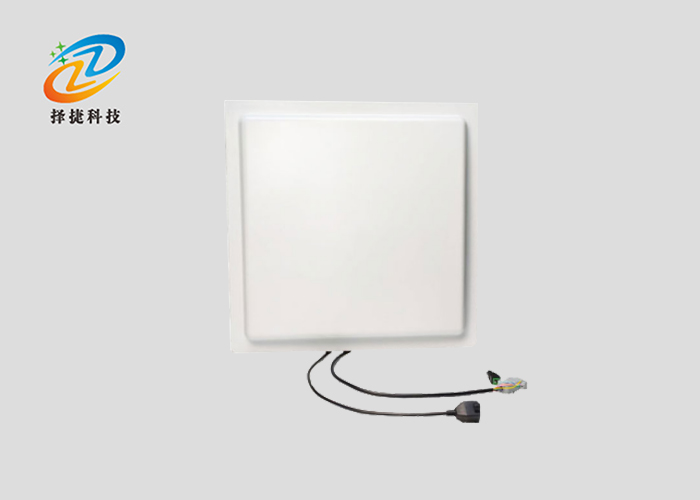

Ⅳ 產品實拍
實拍展示
