簡便安裝基站ZJB06
Ⅰ 產品簡介
名稱：便安裝基站ZJB06
便安裝有源基站采用先進的有源無線通信技術，以高靈敏度和低功耗為核心設計，具備卓越的抗干擾能力和迅捷的讀卡速度。它主要應用于室內環境，負責接收標簽數據，是確保高效數據處理的關鍵設備。
便安裝有源基站采用先進的有源無線通信技術，以高靈敏度和低功耗為核心設計，具備卓越的抗干擾能力和迅捷的讀卡速度。它主要應用于室內環境，負責接收標簽數據，是確保高效數據處理的關鍵設備。
Ⅱ 技術參數
| 規格 | 106*106*27 | 工作電壓 | USB/5V |
| 工作頻率 | 有源、有源2.4GHz | 工作電流 | ≤500mA |
| 并發數量 | 200以上 | 識別距離 | ＜30m |
| 制通訊接口 | Rj45 | 防水級別 | IP50 |
| 外殼材料 | ABS塑膠 | 通訊模式 | |
| 天線定向角度 | <180度 | 藍牙精度 | ＜30cm |
| 廣播功率 | -30～+4 dBm | 廣播頻率 | 100ms～10s |
| 抗電磁干擾 | 10V/m0.1 ~ 1000MHz AM調幅電磁波 | ||
Ⅲ 產品使用
● 將設備連接到與電腦相同的路由器上，確保它們處于同一網段內，以便實現設備與電腦之間的正常通信和數據傳輸。
● 通過檢測工具搜索設備和更改參數：

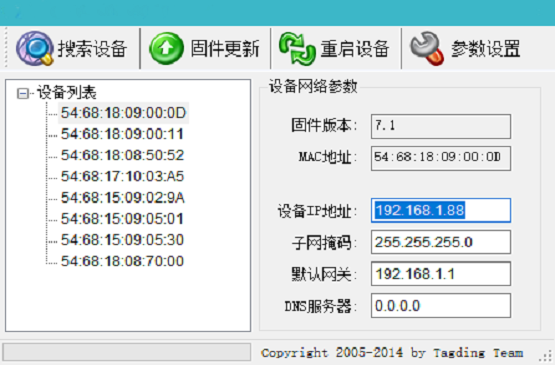

啟動TagdingArmCoreFrm.exe工具后，點擊“搜索設備”按鈕，屏幕上將顯示出所有已連接到網絡的一體機設備。要修改設備的IP地址，請確保其與當前局域網IP網絡處于同一網段內。
若需將設備IP地址更改為192.168.1.87，請在完成此操作后點擊“參數設置”以保存修改。
Ⅳ 通過網頁瀏覽器設置設備詳細參數
在瀏覽器地址欄輸入設備IP地址，如：192.168.1.87（WEB配置顯示如下：
①中英文切換選項
②設備擋墻使用的固件版本
③進入配置頁面時輸入的登錄密碼，出廠默認沒有
④設備當前時間
⑤每臺設備專一ID號
⑥每隔一段時間通訊一次，檢查設備是否在線（默認60秒）
①模式之間切換；常規接收模式：讀取2.4g標簽使用
常規應答模式：用于答題卡標簽、基站
增強**模式：加大功率實現接收狀態更好，不建議長期使用
有源模式：用于接收有源類標簽（ZJB06支持常規與有源模式切換）
若修改模式后無法正常使用，2.4g類標簽修改回常規模式
②射頻密碼不建議修改，修改后不能與標簽同步
③2.4g距離調節，0距離，但不會顯示靈敏度值，1小15大（有靈敏度數值顯示）
④在設定時間內重復讀到標簽只上傳一次，默認0秒實時上傳
⑤適用于TD-PJ15，每隔設定時間閃一次燈光，默認值0為關閉
⑥所有讀卡：基站接收的標簽ID都會上傳
僅限匹配低頻激勵地址：該選項使閱讀器僅接收“低頻激勵參數”的“低頻編號”

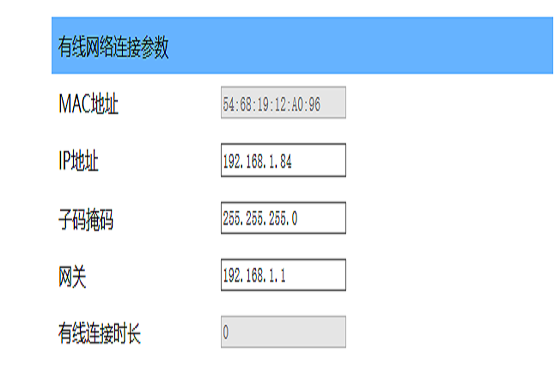

顯示設備當前網絡參數
①設備常規適用TCPIP無需修改
②設置設備所接收的數據上傳到的電腦IP地址或服務器IP
③通訊端口默認2000根據客戶使用的服務端口來修改
①單字節關閉低頻輸出；雙字節適用常規卡；增強模式適用特殊卡；默認雙字節模式
②低頻編號用于辨別125k地址碼
③125k激活距離調節0最小100大
④廠家調試選項，用戶請勿修改，默認值120
⑤廠家調試選項，用戶請勿修改，默認值333
⑥設置125k的間隔工作時長
該功能為支持4g插卡的基站適用，開啟與關閉選項，顯示物聯網卡相關信息

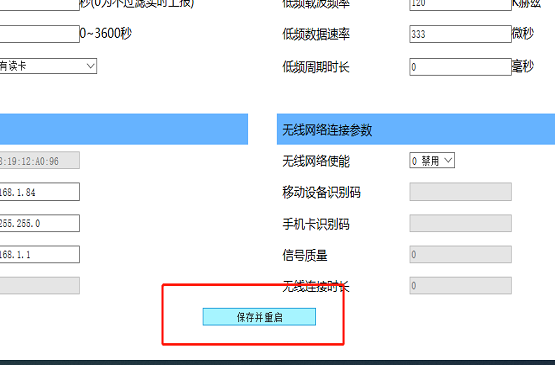

參數都需點擊“保存并重啟”才會生效
● 數據包的定義
數據包格式(共40字符)
● 數據包詳細介紹：
● 校驗和舉例：
舉例：#000000011504180808090022046518E990000C2
根據以上的舉例，校驗碼驗證方法如下：
（注意：如果是帶參數的指令，其參數格式一定按照說明要求的格式序列）
為了保證連接的可靠性及檢查設備是否實時在線，設備端會每隔一段時間（默認為60秒）向服務端發送心跳包數據。
● 設備端發送心跳包的數據格式(40字符)：
心跳包的數據格式與以上的讀卡數據包是一致的，在其數據包中的卡號數據為0000000000。
舉例：#0331DF001602271623570000000000000000092
● 服務端發送確認包的數據格式(24字符)：
為了保持設備端的系統時間與服務端一致,以及系統網絡異常情況下自動重啟設備重新連接網絡（如果已啟用設備
自動重啟功能），服務端收到設備發送過來的心跳包后要作出返回數據的響應，返回包數據格式如下：
● 檢測工具搜索不到設備： 檢測工具可以跨網段搜索設備，可以排除設備參數設置不當的問題，先觀察設備綠色指示燈是否常亮，不亮說明設備沒有工作，或者設備發生供電故障。 再觀測網口指示燈是否常亮，解決網線以及連接異常。
● 檢測工具可搜索到設備，但網頁瀏覽器輸入設備IP無反應： 先用檢測工具查看設備的IP地址是否處于同一局域網網段，服務器的局域網IP地址可以通過網絡連接屬性查看。選用不同的瀏覽器測試。
● TCP/IP測試軟件讀取不到電子標簽： 先查看設備服務器IP地址設置以及端口號是否一致。再查看系統防火墻是否限制了相應端口，可以先關閉系統防火墻以及防火墻軟件再測試。

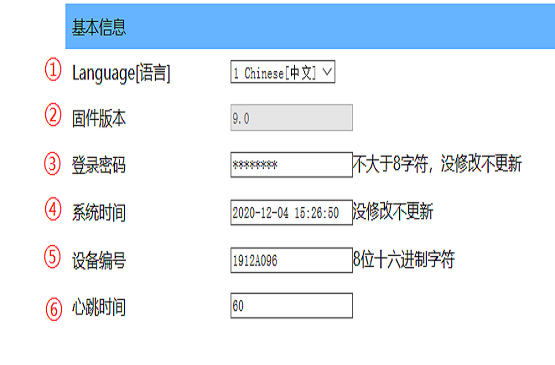

①中英文切換選項
②設備擋墻使用的固件版本
③進入配置頁面時輸入的登錄密碼，出廠默認沒有
④設備當前時間
⑤每臺設備專一ID號
⑥每隔一段時間通訊一次，檢查設備是否在線（默認60秒）

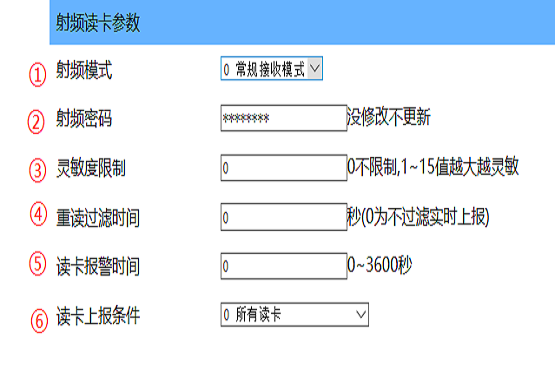

①模式之間切換；常規接收模式：讀取2.4g標簽使用
常規應答模式：用于答題卡標簽、基站
增強**模式：加大功率實現接收狀態更好，不建議長期使用
有源模式：用于接收有源類標簽（ZJB06支持常規與有源模式切換）
若修改模式后無法正常使用，2.4g類標簽修改回常規模式
②射頻密碼不建議修改，修改后不能與標簽同步
③2.4g距離調節，0距離，但不會顯示靈敏度值，1小15大（有靈敏度數值顯示）
④在設定時間內重復讀到標簽只上傳一次，默認0秒實時上傳
⑤適用于TD-PJ15，每隔設定時間閃一次燈光，默認值0為關閉
⑥所有讀卡：基站接收的標簽ID都會上傳
僅限匹配低頻激勵地址：該選項使閱讀器僅接收“低頻激勵參數”的“低頻編號”

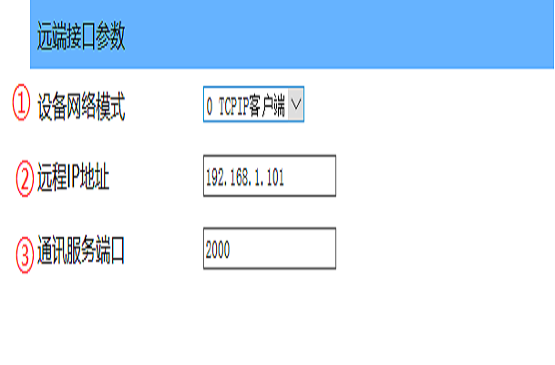

顯示設備當前網絡參數
①設備常規適用TCPIP無需修改
②設置設備所接收的數據上傳到的電腦IP地址或服務器IP
③通訊端口默認2000根據客戶使用的服務端口來修改

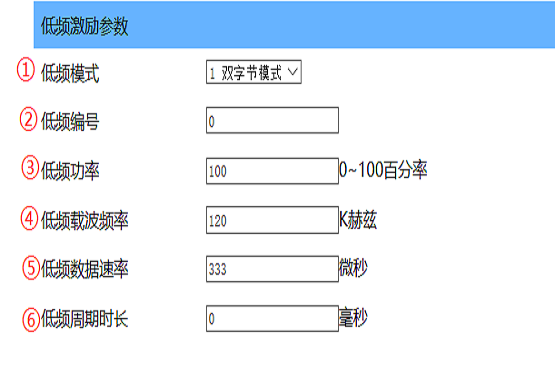

①單字節關閉低頻輸出；雙字節適用常規卡；增強模式適用特殊卡；默認雙字節模式
②低頻編號用于辨別125k地址碼
③125k激活距離調節0最小100大
④廠家調試選項，用戶請勿修改，默認值120
⑤廠家調試選項，用戶請勿修改，默認值333
⑥設置125k的間隔工作時長

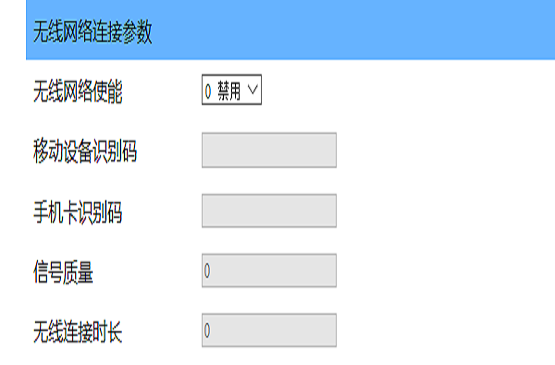

該功能為支持4g插卡的基站適用，開啟與關閉選項，顯示物聯網卡相關信息
參數都需點擊“保存并重啟”才會生效
Ⅴ 網絡通訊協議
● 數據包的定義
數據包格式(共40字符)
| 名稱 | 頭標志 | 設備編號 | 設備日期時間 | 標簽號碼 | 標志 | 數據 | 歷史記錄總數 | 校驗和 |
| 描述 | # | 十六進制 | 十進制 | 十進制 | 任意 | 十六進制 | 十六進制 | * |
| 字符數 | 1 | 8 | 12 | 10 | 1 | 2 | 4 | 2 |
● 數據包詳細介紹：
| 序號 | 定義 | 說明 |
| 1 | 頭標志 | ‘#’ |
| 2 | 設備ID7(H) | 內容格式：十六進制字符格式 設備類型、設備編號或者場地編號，可自行修改（進入設備管理頁面可進行修改） （此數據指是讀卡器的設備編號，而非腕帶的編號） |
| 3 | 設備ID6(H) | |
| 4 | 設備ID5(H) | |
| 5 | 設備ID4(H) | |
| 6 | 設備ID3(H) | |
| 7 | 設備ID2(H) | |
| 8 | 設備ID1(H) | |
| 9 | 設備ID0(H) | |
| 10 | 年高位（D） | 內容格式：十進制字符格式 時間 年月日時分秒 |
| 11 | 年低位（D） | |
| 12 | 月高位（D） | |
| 13 | 月低位（D） | |
| 14 | 日高位（D） | |
| 15 | 日低位（D） | |
| 16 | 時高位（D） | |
| 17 | 時低位（D） | |
| 18 | 分高位（D） | |
| 19 | 分低位（D） | |
| 20 | 秒高位（D） | |
| 21 | 秒低位（D） | |
| 22 | 卡號第I0位（D） | 卡號 內容格式：十進制字符格式 腕帶的2.4G卡號 |
| 23 | 卡號第9位 （D） | |
| 24 | 卡號第8位 （D） | |
| 25 | 卡號第7位 （D） | |
| 26 | 卡號第6位 （D） | |
| 27 | 卡號第5位 （D） | |
| 28 | 卡號第4位 （D） | |
| 29 | 卡號第3位 （D） | |
| 30 | 卡號第2位 （D） | |
| 31 | 卡號第I位（D） | |
| 32 | 功能標志位（C） | 內容格式：任意字符，標志位大寫字符電量正常，標志位小寫字母低電量 A/a：定位功能，標簽數據1里表示標簽采集到的低頻定位地址碼， B/b：拆除報警功能 S/s：報警功能，標簽數據1值為01表示求救報警、02表示加速度報警 H/s：心率功能，標標簽數據1里表示標簽采集到的心率、數據2表示血氧值。 T/t：溫度功能，標簽數據1表示體溫整數值、數據2表示體溫小數值，數據3表示環境溫度。 |
| 33 | 標簽數據1 | |
| 34 | ||
| 35 | 標簽數據2 | |
| 36 | ||
| 37 | 標簽數據3 | RSSI信號強度值，高半字節0~F表示 信號強度，超小值信號超強，低半字節1~4表示對應的通道號 |
| 38 | ||
| 39 | 校驗和的高4位(H) | 內容格式：十六進制字符格式 檢驗和字節，將前面38個字符的十六進值加起來，再加上這里的校驗碼值，合并的和尾部字節值為零 |
| 40 | 校驗和的低4位(H) |
● 校驗和舉例：
舉例：#000000011504180808090022046518E990000C2
根據以上的舉例，校驗碼驗證方法如下：
Ⅵ 網絡操作指令
| 名稱 | 指令 | 參數 | 舉例 | 返回值 |
| 獲取版本號碼 | #GET_VER | 無 | #GET_VER | VER：?.? |
| 獲取系統時間 | #GET_TIME | 無 | #GET_TIME | YYYY-MM-DD HH:MM:SS |
| 設定系統時間 | #SET_TIME | YYYY-MM-DD HH:MM:SS | #SET_TIME 2015-03-1517:00:00 | OK |
| 獲取歷史記錄 | #GET_HISTORY | 無 | GET_HISTORY | 數據打包回傳 |
| 恢復出廠值 | #FACTORY | 無 | #FACTORY | OK |
Ⅶ 網絡心跳包機制
為了保證連接的可靠性及檢查設備是否實時在線，設備端會每隔一段時間（默認為60秒）向服務端發送心跳包數據。
● 設備端發送心跳包的數據格式(40字符)：
心跳包的數據格式與以上的讀卡數據包是一致的，在其數據包中的卡號數據為0000000000。
舉例：#0331DF001602271623570000000000000000092
● 服務端發送確認包的數據格式(24字符)：
為了保持設備端的系統時間與服務端一致,以及系統網絡異常情況下自動重啟設備重新連接網絡（如果已啟用設備
自動重啟功能），服務端收到設備發送過來的心跳包后要作出返回數據的響應，返回包數據格式如下：
| 名稱 | 頭 標志 | 命令代碼 | 設備日期 | 設備時間 |
| 描述 | # | ACK | 10位日期字符 | 8位時間字符 |
| 舉例：#ACK 2015-05-09 08:14:08 | ||||
Ⅷ 常見測試異常處理
● 檢測工具搜索不到設備： 檢測工具可以跨網段搜索設備，可以排除設備參數設置不當的問題，先觀察設備綠色指示燈是否常亮，不亮說明設備沒有工作，或者設備發生供電故障。 再觀測網口指示燈是否常亮，解決網線以及連接異常。
● 檢測工具可搜索到設備，但網頁瀏覽器輸入設備IP無反應： 先用檢測工具查看設備的IP地址是否處于同一局域網網段，服務器的局域網IP地址可以通過網絡連接屬性查看。選用不同的瀏覽器測試。
● TCP/IP測試軟件讀取不到電子標簽： 先查看設備服務器IP地址設置以及端口號是否一致。再查看系統防火墻是否限制了相應端口，可以先關閉系統防火墻以及防火墻軟件再測試。

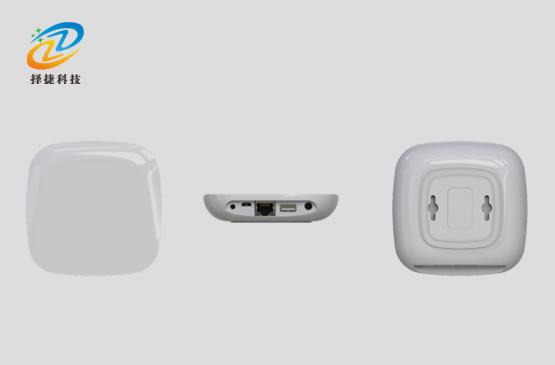

Ⅱ 產品實拍
