全向有源基站ZJB-52
Ⅰ 產品簡介
名稱：全向有源基站ZJB-52
ZJB-52全向有源基站是一款功能強大的全方位數據讀寫設備。其外殼采用堅固的鋁合金材料精制而成，具備外接四根外置天線的能力，這...增強了讀卡效果，有效避免了信號盲區的產生。外接天線通過50歐姆的同軸電纜與SMA天線連接器穩固連接，為了確保...的信號傳輸效果，建議同軸電纜的長度盡量縮短。需要注意的是，該產品的防護等級相對較低，因此僅適用于室內環境。它在多個領域都有廣泛的應用，包括但不限于停車場管理、立體車庫、人員考勤定位系統、門禁系統、停車場收費系統、汽車衡管理系統以及海關貨物進出口安檢管理系統，為各種場景提供高效穩定的數據讀寫支持。
Ⅱ 產品主要優勢
● 抗干擾能力強，不受外界無線電波影響；
● 能夠同時讀取標簽的能力強（防碰撞能力強）；
● 內置 2000 張標簽的緩沖區；
● 防水等級高：IP56（室內使用）；
● 讀取標簽距離可調，0-100 米可調（使用軟件設置）；
● 多種接口，使用方便；
● 支持繼電器輸出；
● 沒有外接線，所有接口都集成在設備上。
● 內置 2000 張標簽的緩沖區；
● 防水等級高：IP56（室內使用）；
● 讀取標簽距離可調，0-100 米可調（使用軟件設置）；
● 多種接口，使用方便；
● 支持繼電器輸出；
● 沒有外接線，所有接口都集成在設備上。
Ⅲ 使用方法
一步：打開包裝箱，按清單清點數量；
二步：準備電腦和 RS232 串口線（USB 轉 RS232 線），并把電腦與設備連接起來；
三步：把 4 根全向天線安裝讀寫器上；
四步：把連接器連接到電源插座上，再把 DC 插頭插入大設備中；
五步：觀察電源指示燈是否點亮（A 下指示燈）；
六步：觀察設備工作狀態燈（），如果指示燈閃亮，說明設備工作正常；

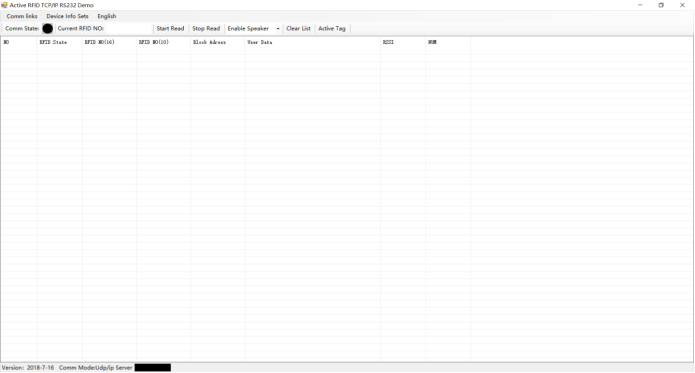

七步：運行 DEMO 軟件（rfid_tcp_com_demo.exe），顯示如下界面：
二步：準備電腦和 RS232 串口線（USB 轉 RS232 線），并把電腦與設備連接起來；
三步：把 4 根全向天線安裝讀寫器上；
四步：把連接器連接到電源插座上，再把 DC 插頭插入大設備中；
五步：觀察電源指示燈是否點亮（A 下指示燈）；
六步：觀察設備工作狀態燈（），如果指示燈閃亮，說明設備工作正常；
七步：運行 DEMO 軟件（rfid_tcp_com_demo.exe），顯示如下界面：
Ⅳ 接口說明
● 接口定義
通訊接口采用 6 Pin 的 RJ11 端口。信號定義如下：
● 指示燈說明
通訊接口采用 6 Pin 的 RJ11 端口。信號定義如下：
| 引腳號 | 信號名 | 方向 | 說明 |
| 1 | GND | ||
| 2 | GND | ||
| 3 | 系統占用 | 不能連接到其他設備上 | |
| 4 | RS_TX | O | RS232 發送 |
| 5 | 系統占用 | 不能連接到其他設備上 | |
| 6 | RS_RX | I | RS232 接收 |
● 指示燈說明
| A 燈（下邊） | 電源指示燈 |
| B 燈（中間） | 工作正常燈 |
| C 燈（上邊） | 接收正確標簽信息燈 |
Ⅴ 產品裝箱清單
| 名稱 | 數量 |
| ZJB-52室外全向有源基站 | 1 |
| AC-DC9V1A 電源適配器 | 1 |
| 6 芯 RJ11 轉串口線 | 1 |
| 合格證 | 1 |
Ⅵ 日常維護
設備為小功率設備，正常使用下不易壞。從用戶反饋情況統計，易發生故障總結如下：
● 電源適配器；
● 通信不正常。
1 指示燈都不亮
出現情況，有如下原因：
● 沒有接通電源；
● 設備指示燈壞了。
2 工作正常燈不閃亮（常亮）
出現情況，有如下原因：
● 設備沒有進入正常工作狀態；
● 設備指示燈壞了。
3 RS232通訊不正常
出現情況，有如下原因：
● 串口線沒有插好；
● 軟件打開的 COM 口與實際連接的 COM 口不一致；
● 軟件打開的 COM 口的波特率與實際設備設置的波特率不一致；
● 設備內部故障。
Ⅶ 產品實拍

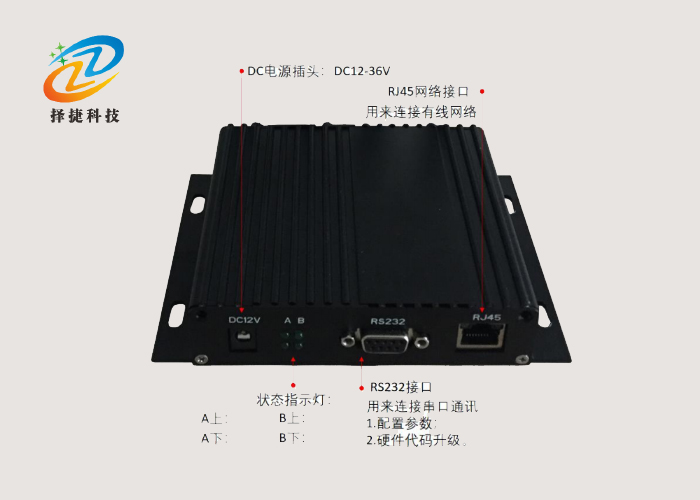

前面板接口

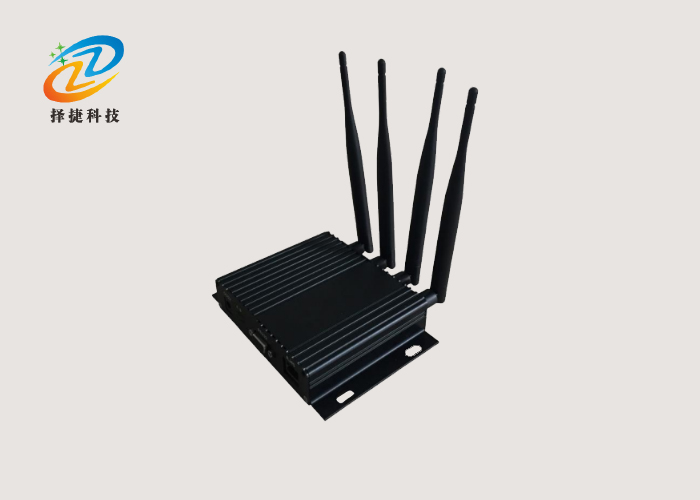

實拍展示
