Ⅰ 基本規格
名稱：美觀高性能超高頻RFID通道門ZJ-TDM01
◆ 尺寸：1490*370*50mm（單門）、底座206mm
◆ 重量：21KG（主副門）
◆ 工作頻段：FCC：902MHz～928MHz；ETSI：865MHz～868MHz（可選）
◆ 符合標準：ISO18000-6C/EPC C1G2 、ISO18000-6B 、GB/T29768-2013（選配）
◆ 重量：21KG（主副門）
◆ 工作頻段：FCC：902MHz～928MHz；ETSI：865MHz～868MHz（可選）
◆ 符合標準：ISO18000-6C/EPC C1G2 、ISO18000-6B 、GB/T29768-2013（選配）
◆ 工作溫度：-20℃～50℃
◆ 存儲溫度：-30℃～70℃
◆ 環境濕度：5%～95%RH，無凝露
◆ 供電電源：AC 220V±10%
◆ 輸出功率：0-33dBm（可調節）
◆ 讀取距離：0-400cm（可調節）
◆ 通訊接口：RJ45/RS232 (WiFi/4G選配)
◆ 每個通道門禁推薦寬度：1.5～2m
◆ 設備材料：合金型材；亞克力面材
◆ 外觀：機身-銀灰，面板-米白
◆ 功能：聲光報警
◆ 存儲溫度：-30℃～70℃
◆ 環境濕度：5%～95%RH，無凝露
◆ 供電電源：AC 220V±10%
◆ 輸出功率：0-33dBm（可調節）
◆ 讀取距離：0-400cm（可調節）
◆ 通訊接口：RJ45/RS232 (WiFi/4G選配)
◆ 每個通道門禁推薦寬度：1.5～2m
◆ 設備材料：合金型材；亞克力面材
◆ 外觀：機身-銀灰，面板-米白
◆ 功能：聲光報警
Ⅱ 特色功能
自主知識產權設計
內置主流超高頻識別模組
產品內置業界領先的超高頻識別模組，具備卓越的多標簽讀取能力，確保所識別數據的真實性和準確性。
內置自研高增益窄波束天線
我們自主研發的高增益窄波束天線，實現了...的識別區域控制，...盲點，保障識別過程無遺漏。
內置報警燈和蜂鳴器
設備內置高靈敏度報警燈和蜂鳴器，一旦觸發報警，迅速響應，為您提供安全可靠的保護。
支持功能定制
可根據客戶需求進行功能定制，如判斷進出方向、屏幕顯示、遠程升級等，滿足多樣化的應用場景需求。
Ⅲ 通道門構成
◆ 主門*1副門*1
◆ 10dBi 窄波束天線*4臺 饋線*4根
◆ 控制板及電源*1套
◆ RFID讀寫模塊*1片
◆ 報警器*1個
◆ 紅外對射*2組
◆ 紅外連接線*2組
◆ LED雙色燈帶（紅綠）*2
Ⅳ 通道門讀寫器特性
| 特性 | 描述 | |
| 1 | 射頻模塊核心芯片采用 Impinj R2000 | ◆ 射頻模塊核心芯片基于業內菁英性能的超高頻專用芯片Impinj R2000而設計。 |
| 2 | 高性能多標簽識別算法 | ◆ 獨特的自適應動態Q防沖突算法V3.0多標簽識別算法，提供業內識別效率。 |
| 3 | 少量標簽優化算法 | ◆ 為讀取少量標簽應用而專門優化的算法。 ◆ 超高的標簽反應速度。 |
| 4 | 類雙CPU架構設計 | ◆ R2000負責輪詢標簽，CPU負責數據管理。輪詢標簽和發送數據并行，互不占用對方時間。 極大提高了整體性能。 ◆ CPU負責產生真正的隨機數，負責監控系統的運行狀態。 |
| 5 | 快速4天線輪詢功能 | ◆ 高速輪詢4天線。每個天線最短輪詢時間約50mS。 ◆ 可單獨配置各天線的輪詢時間。 |
| 6 | 硬件死機監測 | ◆ 硬件監測CPU運行狀態。 ◆ 24小時×365天常年運行不死機。 |
| 7 | 射頻功率放大器PA保護功能 | ◆ 模塊內部集成前向和反向功率檢測功能，當模塊射頻端口未連接天線就啟動讀卡時可快速檢 測天線未連接狀態，從而保護PA在開路輸出情況下不被燒壞。 |
| 8 | PA高功率輸出能力 | ◆ 選用放大輸出能力更強的PA芯片，模塊的輸出功率可達35dBm。輸出33dBm時PA依然 保持線性狀態。更大的輸出功率可實現更遠的識別距離，同時在特定的應用場合，更大的輸出功率可激活靈敏度較弱的標簽。 |
| 9 | 天線連接檢測功能 | ◆ 模塊集成天線物理連接檢測電路可快速準確的檢測模塊端口的天線連接狀態。 ◆ 通過一條指令即可讀取模塊所有端口的天線連接狀態。 |
| 10 | 簡潔高效的軟硬件接口 | ◆ 單電源供電，無需外接鉭電容，模塊即可正常工作，外圍電路極其簡單。 |
| 11 | 板載溫度傳感器 | ◆ 板載高精度的溫度傳感器，實時監測系統的運行溫度。 |
| 12 | 杰出的標簽讀取性能 | ◆ 模塊具有超低的接收靈敏度和超強的放大輸出能力。9dBi圓極化天線穩定識別距離大于20 米。12dBi圓極化天線穩定識別距離大于30米。 |
| 13 | 簡潔高效的指令系統 | ◆ 基于串口的指令系統。 ◆ 簡潔，高效，方便，快速集成。 |
| 14 | 杰出的散熱設計 | ◆ 發熱器件全部具有導熱結構。 ◆ 大面積的散熱片接觸面。 ◆ 熱耦合界面采用高熱導率的導熱硅脂，高溫下不揮發。 ◆ 鈑金鋁殼機身，長期連續工作不發熱。 |
Ⅴ通道門讀寫器電氣及機械參數
| 外形尺寸 | 200(L) x 204(W) x 30mm(H) |
| 重量 | 820g |
| 外殼材料 | 鋁 |
| 輸入電壓 | DC12V～24V |
| 待機狀態電流 | <70mA |
| 睡眠狀態電流 | <100uA |
| 工作電流 | 800mA +/-5% @ DC 12V Input（33dBm輸出功率平均工作電流） |
| 工作溫度 | - 30°C ～+70°C |
| 儲存溫度 | - 40 °C～+ 85°C |
| 工作濕度 | < 95% ( + 25°C) |
| 空中接口協議 | EPC global UHF Class 1 Gen 2 / ISO 18000-6C |
| 工作頻譜范圍 | 860MHz ～960MHz |
| 輸出功率 | 0 ～33dBm |
| 輸出功率精度 | +/- 1dB |
| 輸出功率平坦度 | +/- 0.25dB |
| 接收靈敏度 | < -85dBm |
| 盤存標簽峰值速度 | 700張/秒 |
| 標簽RSSI | 支持 |
| 天線連接保護 | 支持 |
| 環境溫度監測 | 支持 |
| 工作模式 | 單機/密集型 |
| 通訊接口 | RS232 或 TCP/IP |
| GPIO | 2路輸入，2路輸出 |
| 通訊波特率 | 默認115200bps（可配置38400或460800） |
| 散熱方式 | 空氣冷卻 |
| 工作區域支持 | US, Canada and other regions following U.S. FCC Europe and other regions following ETSI EN 302 208 with & without LBT regulations Mainland China Japan Korea Malaysia Taiwan |
Ⅵ 產品展示

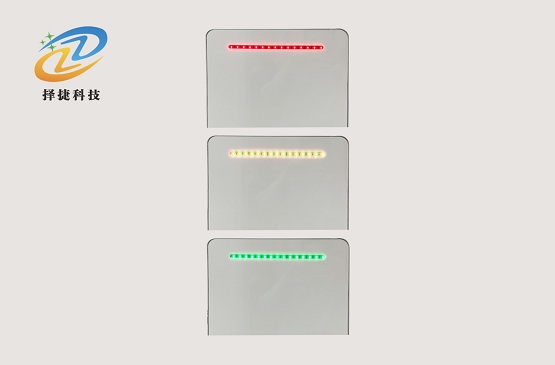

LED雙色燈帶（紅綠）及報警指示燈展示

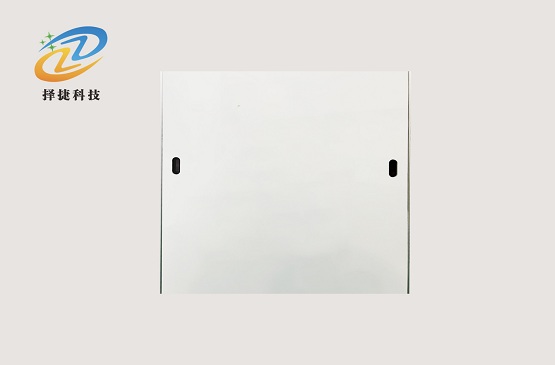

紅外對射展示

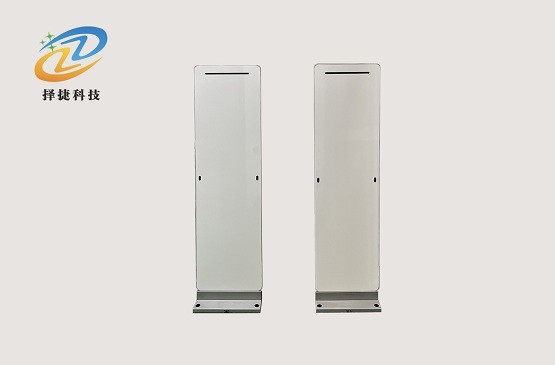

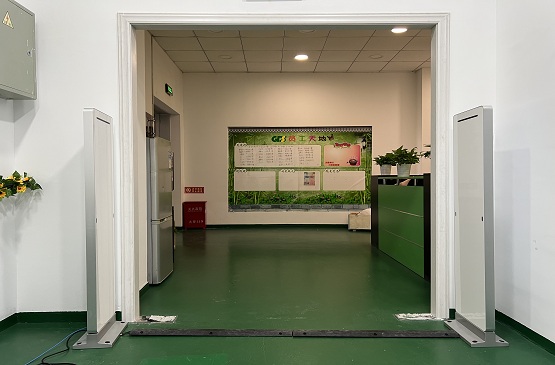

實拍展示
LED雙色燈帶（紅綠）及報警指示燈展示
紅外對射展示
實拍展示
